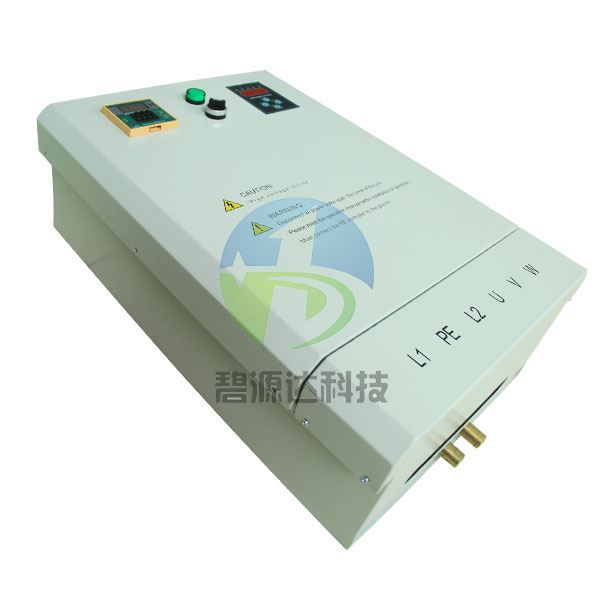

半橋20KW電磁加熱機芯說明書

一、產品電氣規格
1、額定電壓頻率：AC380V/50Hz -60Hz
2、電壓適應范圍：310V-420V
3、額定功率：20KW
4、負載電感：90UH

5、保溫層厚度：20-25MM

6、接線圖：（線圈接繞制好后的線圈兩端，UVW接三相380V電源，另兩條控制線接溫控器的常開觸點）

二、環境適應能力
1、溫度：-20℃～60℃；
2、濕度：≤95%

三、基本性能概述
1、電流與電壓特性：恒功率輸出；
2、熱效率≥95%；
3、IGBT過熱保溫度：70±5℃；
4、額定工作頻率：10～20KHz（超出頻率范圍的預訂另行配置）；
5、半橋串聯諧振一體化結構；
6、采用國內最新研制的諧振電容模塊，使電路接線變得簡單；
7、采用世界名牌IGBT模塊驅動芯片；
8、采用世界名牌英飛凌IGBT模塊；
9、采用先進高速霍爾傳感器以及高可靠數字信號鎖相環跟蹤電路，減少了元件個數，使主機工作穩定；
10、具有軟啟動加熱/停止模式；
11、自帶簡易數碼顯示操作面板，可以顯示工作頻率、輸入電流、IGBT溫度等參數，輸入電壓便于安裝與調試（預訂機器有效）也可根據客人要求訂做。
12、支持0～5V PID輸入控制功率接口，可以控制輸出功率為線性工作狀態；
13、支持外接計算機，可以遠程操控主機工作狀態；
14、具有多個線圈疊加功率達200KW(10臺以上)以上同時工作而互不干擾；

15、工作電流：30A恒流工作。
15、平均無故障時間50000小時以上

16、全國統一保修1年，產品終生服務。

四、注意事項

1、本產品屬于高電壓大功率設備，務必僅由經過專業培訓合格的工程技術人員才能進行安裝和調試，如果不避免，可能會導致人身強度或中度的傷害和設備損壞。嚴重可能會導致人身傷亡。

2、驗貨檢查要求

請檢查以下幾項：◆確認產品運輸過程中無損壞（目檢看產品是否有損傷或缺口）；

◆確保包裝箱有說明書；◆檢查產品并確認是您所訂購的產品；◆如果您發現設備有損壞，請致電當?shù)亟?jīng)銷商或本公司

3、產品安裝技術規范

1）接線前，請確認輸入電源已經切斷;機器啟動接線（溫控鏈接線）屬于非隔離線，安裝時要確保其到達絕緣要求，不能與外殼相碰，否則會發生短路，損壞機器。

2）請確保設備進出口風道通暢;

3）必須將感應加熱設備接地端子可靠接地，接地電阻小于10歐姆，否則會有觸電和火災的危險;

4）請勿將輸入電源線接到輸出端子上，否則會損壞感應加熱設備;

5）請勿直接觸摸電源輸入端子UVW和電源輸出端子，同時輸出端子切勿與外殼連接，輸出端子切勿短接;

6）通電時請務必安裝好端子外罩，拆卸外罩時，一定要切斷電源。

   7）電源輸入前端需接入安全空氣開關。

   8）工作時要確保風機工作

9）輸入，輸出電流傳感接法要正確，箭頭方向?yàn)殡娏鞣较颉?/span>

10）上電時要檢測接線是否正確。
